中文版
English
熱門搜索：
DDK2網(wǎng)帶
燒結(jié)爐不銹鋼網(wǎng)帶變形嚴(yán)重，有哪些原因？

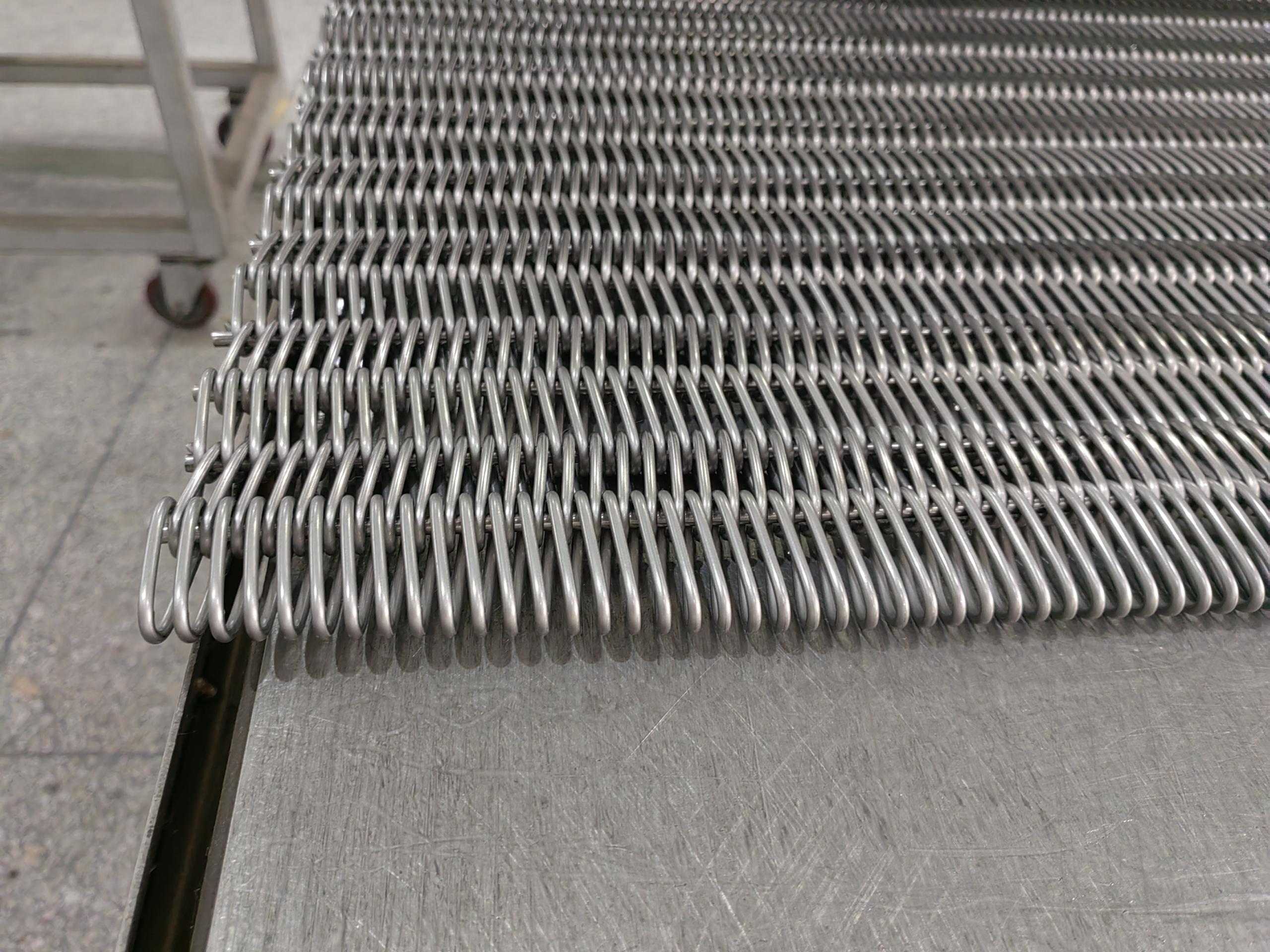

溫度因素
1，超溫運(yùn)行
如果燒結(jié)爐的溫度超過了不銹鋼網(wǎng)帶的額定耐受溫度，會(huì)導(dǎo)致網(wǎng)帶材料的性能發(fā)生變化。
例如，對于304不銹鋼網(wǎng)帶，其正常工作溫度一般在870℃左右，當(dāng)溫度長時(shí)間超過這個(gè)值，不銹鋼中的晶粒會(huì)長大，導(dǎo)致材料強(qiáng)度下降，從而引起網(wǎng)帶變形。
所以選擇正確的不銹鋼材質(zhì)，是保障燒結(jié)爐不銹鋼網(wǎng)帶不易變形的重要原因。
2，溫度不均勻：燒結(jié)爐內(nèi)不同區(qū)域的溫度差異過大也會(huì)導(dǎo)致網(wǎng)帶變形。例如，在大型連續(xù)式燒結(jié)爐中，加熱元件分布不均勻或者爐體的保溫性能不一致，會(huì)使燒結(jié)爐不銹鋼網(wǎng)帶在經(jīng)過高溫區(qū)域和低溫區(qū)域時(shí)產(chǎn)生不同程度的熱膨脹。
由于網(wǎng)帶是一個(gè)整體結(jié)構(gòu)，這種不均勻的熱膨脹會(huì)產(chǎn)生內(nèi)應(yīng)力，當(dāng)內(nèi)應(yīng)力超過網(wǎng)帶材料的屈服強(qiáng)度時(shí)，就會(huì)導(dǎo)致網(wǎng)帶變形，比如出現(xiàn)局部彎曲或者扭曲的現(xiàn)象。
這也是要經(jīng)常對燒結(jié)爐不銹鋼網(wǎng)帶進(jìn)行常規(guī)檢查的原因，也可以根據(jù)網(wǎng)帶所表現(xiàn)出的想象對燒結(jié)爐的本體進(jìn)行相關(guān)的排查。
物理因素
1，張力過大：在安裝或使用過程中，如果對網(wǎng)帶施加的張力過大，會(huì)使網(wǎng)帶處于過度拉伸的狀態(tài)。例如，在調(diào)整網(wǎng)帶的傳動(dòng)裝置時(shí)，操作人員為了使網(wǎng)帶與傳動(dòng)輪之間更好地嚙合，過度收緊網(wǎng)帶，這樣在網(wǎng)帶運(yùn)行過程中，尤其是在承受物料重量和高溫的雙重作用下，很容易導(dǎo)致網(wǎng)帶變形。而且，過大的張力還會(huì)加速網(wǎng)帶連接部位的磨損，進(jìn)一步影響網(wǎng)帶的穩(wěn)定性。
所以，在燒結(jié)爐不銹鋼網(wǎng)帶的安裝和調(diào)試過程，需要有嚴(yán)格的SOP，只有根據(jù)標(biāo)準(zhǔn)來安裝，才能保障燒結(jié)爐不銹鋼網(wǎng)帶不會(huì)出現(xiàn)安裝失誤。
2，負(fù)載不均勻：當(dāng)網(wǎng)帶上的物料分布不均勻時(shí)，會(huì)產(chǎn)生不均勻的負(fù)載。例如，在粉末冶金燒結(jié)過程中，若粉末壓坯在網(wǎng)帶上放置得一邊多一邊少，那么在輸送過程中，負(fù)載較重的一側(cè)網(wǎng)帶會(huì)受到更大的壓力，導(dǎo)致這部分網(wǎng)帶下沉，時(shí)間長了就會(huì)引起網(wǎng)帶變形。
所以我們在培訓(xùn)使用燒結(jié)爐的工人的時(shí)候，要強(qiáng)調(diào)物料擺放順序，就是為了不出現(xiàn)負(fù)載不均勻的情況。
3，網(wǎng)帶與設(shè)備部件的摩擦：如果網(wǎng)帶與燒結(jié)爐內(nèi)的其他部件（如爐壁、支撐滾輪等）之間的摩擦力過大，會(huì)對網(wǎng)帶產(chǎn)生額外的作用力。例如，當(dāng)支撐滾輪的表面不平整或者與網(wǎng)帶的接觸角度不合適時(shí)，會(huì)導(dǎo)致網(wǎng)帶在運(yùn)行過程中受到不均衡的摩擦力，這種摩擦力可能會(huì)使網(wǎng)帶局部產(chǎn)生變形，特別是在長期運(yùn)行的情況下，這種變形會(huì)逐漸累積，最終導(dǎo)致網(wǎng)帶嚴(yán)重變形。
所以需要對網(wǎng)帶爐的檢查有嚴(yán)格的流程和時(shí)間段，以保障網(wǎng)帶的常規(guī)運(yùn)行。
物料因素
1，物料的化學(xué)反應(yīng)：在燒結(jié)過程中，物料可能會(huì)與網(wǎng)帶發(fā)生化學(xué)反應(yīng)。例如，在某些金屬燒結(jié)過程中，如果金屬坯體在高溫下與不銹鋼網(wǎng)帶發(fā)生合金化反應(yīng)，會(huì)在網(wǎng)帶表面形成新的化合物。這些化合物的生成可能會(huì)改變網(wǎng)帶表面的結(jié)構(gòu)和性能，導(dǎo)致網(wǎng)帶局部變硬或者變脆，進(jìn)而在應(yīng)力作用下容易發(fā)生變形。而且，一些腐蝕性的物料在燒結(jié)過程中釋放出的腐蝕性氣體，也會(huì)侵蝕網(wǎng)帶，降低網(wǎng)帶的強(qiáng)度，促使其變形。
例如，銅釬焊爐，燒結(jié)過程中，銅物質(zhì)和網(wǎng)帶相接處就會(huì)腐蝕不銹鋼網(wǎng)帶，時(shí)間長了，加重網(wǎng)帶的變形量。
